Créer un Magic Mirror

Mis à jour : 25 oct. 2020




Le Magic Mirror est un des plus beaux projets que j'ai pu effectuer avec un Raspberry Pi.

L'installation est, quand on débute, un peu périlleuse avec tous les modules que l'on peut trouver, mais avec du temps et de la patience, on arrive à s'en sortir.

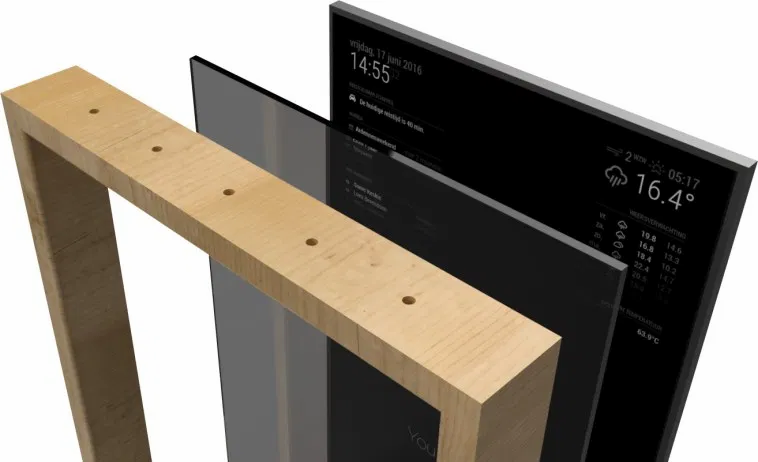

C'est un écran caché derrière un miroir. On peut y intégrer différentes choses comme l'heure, la météo, un calendrier, des photos, des vidéos, des caméras de surveillance, des news, des statistiques de crypto-monnaies, et encore plein de choses dont vous n'imaginez même pas.

Je vais vous guider pas à pas pour construire votre propre Magic Mirror et impressionner tous ceux qui viendront chez vous le contempler.



Matériel nécessaire :

- Un Raspberry Pi 3 Modèle B (ou supérieur)

- Une carte Micro SD 32Go

- Un lecteur de carte Micro SD/USB

- Une alimentation

- Un câble HDMI

- Un boitier

- Un écran de la taille que vous souhaitez


Tout le matériel que je cite n’est qu’à titre d’exemple.

Liens nécessaires :

- Raspberry Pi OS

- Modules Magic Mirror d'origine

- Modules Magic Mirror complémentaires



Création du Raspberry Pi


Pour la création du Raspberry Pi avec son OS, veuillez vous rapporter au topic où j'explique comment débuter avec un Raspberry Pi



Préparation du Raspberry Pi


Nous allons commencer par paramétrer notre Raspberry Pi avant de se lancer dans l'installation du Magic Mirror.


Soit vous avez branché un clavier/souris sur votre Raspberry Pi pour le configurer en directe, soit vous vous connectez en ssh en créant un fichier à la racine de votre carte mémoire appelé "ssh" sans aucune extension.

Pour rappel :

User : pi

Password : raspberry


Si ce n'est pas déjà fait, mettez votre Raspberry Pi à jour avec cette commande en ouvrant un terminal (icône noir en haut à gauche)

sudo apt-get update && sudo apt-get -y upgrade

Une fois la mise à jour faites, redémarrez votre Raspberry Pi

sudo reboot

Désactiver du curseur de la souris

sudo apt-get install unclutter

Forcer le passage en pleine écran si il ne l'est pas déjà

sudo nano /boot/config.txt

Modifier la ligne (en enlevant le # devant)

disable_overscan=1

Ctrl + x pour quitter et on valide par "o" pour "oui" puis "Entrée"


Installation des paquets pour l'heure

sudo apt-get -y install ntp

Lancement (le dernier caractère de systemctl est un L minuscule)

sudo systemctl start ntp
sudo systemctl status ntp

Édition du fichier de configuration et modification des serveurs fr

sudo nano /etc/ntp.conf

Rajouter sous la ligne #server ntp.your-provider.exemple les lignes suivantes

server 0.fr.pool.ntp.org iburst dynamic
server 1.fr.pool.ntp.org iburst dynamic
server 2.fr.pool.ntp.org iburst dynamic
server 3.fr.pool.ntp.org iburst dynamic

On sauvegarde et on quitte le fichier


Redémarrage du service

sudo systemctl restart ntp

Plus qu'à vérifier que c'est bon

date

Maintenant que l'heure est bonne, continuons à préparer notre Raspberry Pi en désactivant l'écran de veille

sudo nano /etc/xdg/lxsession/LXDE/autostart

Modifier cette ligne comme tel en rajoutant un # devant pour la désactiver

#@xscreensaver -no-splash

Rajouter ces lignes à la fin du fichier

@xset s noblank
@xset s off
@xset -dpms

Ctrl + x pour quitter et on valide par "o" pour "oui" puis "Entrée"


Passons à l'édition du fichier lightdm.conf

sudo nano /etc/lightdm/lightdm.conf

Chercher la partie [Seat:*] et ajouter cette ligne

xserver-command=X -s 0 -dpms

à la place de

#xserver-command=X

Ctrl + x pour quitter et on valide par "o" pour "oui" puis "Entrée"


Redémarrer à nouveau le Raspberry Pi pour prendre en charge les changements

sudo reboot

Avant de continuer, nous devons modifier le mot de passe de l'utilisateur pi, sans ça, nous aurons à chaque démarrage, le message que vous devez avoir nous indiquant qu'il faut changer le mot de passe par défaut

Ouvrer un terminal et taper cette commande

passwd pi

Rentrer le mot de passe actuelle "raspberry"

et indiqué 2 fois de suite un nouveau mot de passe



Installation du Magic Mirror


Maintenant que nous avons préparé notre Raspberry Pi pour l'installation, lançons celle-ci


Installation de Node.js

curl -sL https://deb.nodesource.com/setup_10.x | sudo -E bash -
sudo apt-get install -y nodejs

Maintenant, nous allons récupérer les fichiers d'installation du Magic Mirror puis les installer

git clone https://github.com/MichMich/MagicMirror
cd MagicMirror
npm install

Copier le fichier de configuration

cp config/config.js.sample config/config.js

Lançons le Magic Mirror pour tester

npm run start

Notre Magic Mirror fonctionne, mais il y a encore du travail, il faut le lancer automatiquement au démarrage et le configurer à notre sauce


Info. Pour sortir du Magic Mirror qui est en plein écran, si vous travaillez en direct dessus, appuyez sur la touche Alt, cela affichera la barre de tâches en haut.

Cliquer sur Window puis Minimize afin de retrouver votre bureau



Configuration du Magic Mirror


Commençons par automatiser le lancement au démarrage

sudo npm install -g pm2
pm2 startup

Copiez/collez la ligne qui vous sera donné à la fin qui commence par

sudo env PATH ...
sudo pm2 startup


Nous allons créer un script pour Magic Mirror

cd ~
nano mm.sh

Rentrer ces 2 lignes

cd ~/MagicMirror
DISPLAY=:0 npm start

Ctrl + x pour quitter et on valide par "o" pour "oui" puis "Entrée"


Rendons exécutable notre script

chmod +x mm.sh

Vérifions le fonctionnement, dans la colonne status, nous devrions avoir noté en dessous online en vert

pm2 start mm.sh

Réduire la fenêtre de votre Magic Mirror (touche Alt puis Window et Minimize)


On sauvegarde

pm2 save

Et on redémarre pour vérifier le résultat

sudo reboot


Découverte de la configuration


Nous voilà avec notre Magic Mirror installé et fonctionnel.

Cependant, il est basique, nous n'avons rien de personnel et puis il y a plein de choses que ne nous correspondent pas vu que c'est une configuration par défaut et en anglais


Pour modifier notre Magic Mirror, nous allons éditer notre fichier de configuration


On lance le Terminal si on est en direct sur le Magic Mirror ou on se connecte en ssh

cd ~/MagicMirror
cd config
nano config.js

Voici à quoi peut ressembler le fichier de configuration


Comment se présente la configuration d'un module

{
	module: "clock",
	position: "top_left",
	config: {
		displayType: "analog",
		secondsColor: "#ff0000",
		analogFace: "face-009"
		}
},

Chaque module, peut-importe le nombre, commence toujours par { et termine par },


/!\ ATTENTION /!\ Bien vérifier que l’on a bien nos balises de début { et nos balises de fin },

{
	module: "",
	position: "",
	config: {

		}
},
{
	module: "",
	position: "",
	config: {

		}
},
{
	module: "",
	position: "",
	config: {


		}
},

Dans un module nous avons

  • module : Nom du module (nom du dossier contenant le module)

  • position : Où placerons-nous le module sur l'écran

  • config : La personnalisation du module (voir options du module)

{
	module: "clock",
	position: "top_left",
	config: {
		displayType: "analog"
		secondsColor: "#ff0000",
		analogFace: "face-009"
		}
},

Voici ce que vous pouvez mettre dans la partie "position"

top_bar et bottom_bar en gris top_left et bottom_left en rouge top_center et bottom_center en bleu top_right et bottom_right en vert upper_third en jaune middle_center en cyan lower_third en magenta


Chaque partie config, peut-importe le nombre, termine toujours par ,

/!\ ATTENTION /!\ Tant que l'on a une autre ligne de config, on termine par , mais le dernier module n'aura rien, pas de ,

{
	module: "clock",
	position: "top_left",
	config: {
		displayType: "analog",
		secondsColor: "#ff0000",
		analogFace: "face-009"
		}
},

Pourquoi j'ai un message d'erreur lors du lancement de mon Magic Mirror ?

La plupart du temps, ce message est causé par une balise manquante, relisez bien plus haut pour les balises de la partie "config" ou "module"

{ ou }, ou } ou ,

Installation du premier module


On se rend sur le site qui propose les différents modules

Pour notre exemple, on va en prendre un qui n'est pas disponible sur ce site mais qui est plutôt intéressant, ce module c'est MMM-EasyBack

Il permet de mettre un fond d'écran sur notre Magic Mirror


On copie le lien

https://github.com/mykle1/MMM-EasyBack

De retour sur notre terminal

cd ~/MagicMirror
cd modules
git clone https://github.com/mykle1/MMM-EasyBack
cd MMM-EasyBack
npm install

Notre module est maintenant téléchargé

Il faut donc dire à notre fichier config, qu'il faut le lancer dans notre Magic Mirror

cd ~/MagicMirror
cd config
nano config.js

Vous allez me dire "Où placer notre module ? Il doit être positionné à un certain endroit ?"


Si on regarde bien le code, il se présente comme ça


var config = {
        address: "localhost",
        port: 8080,
        ipWhitelist: ["127.0.0.1", "::ffff:127.0.0.1", "::1"],
        useHttps: false,
        httpsPrivateKey: "",
        httpsCertificate: "",

        language: "en",
        timeFormat: 24,
        units: "metric",

        modules: [
                {
                        module: "alert",
                },
                {
                        module: "updatenotification",
                        position: "top_bar"
                },
                {
                        module: "clock",
                        position: "top_left"
                },
                {
                        module: "calendar",
                        header: "US Holidays",
                        position: "top_left",
                        config: {
                                calendars: [
                                        {
                                                symbol: "calendar-check",
                                                url: "webcal://www.calendarlabs.com/ical-calendar/ics/76/US_Holidays.ics"                                       }
                                ]
                        }
                },
                {
                        module: "compliments",
                        position: "lower_third"
                },
                {
                        module: "currentweather",
                        position: "top_right",
                        config: {
                                location: "New York",
                                locationID: "",
                                appid: "YOUR_OPENWEATHER_API_KEY"
                        }
                },
                {
                        module: "weatherforecast",
                        position: "top_right",
                        header: "Weather Forecast",
                        config: {
                                location: "New York",
                                locationID: "5128581",
                                appid: "YOUR_OPENWEATHER_API_KEY"
                        }
                },
                {
                        module: "newsfeed",
                        position: "bottom_bar",
                        config: {
                                feeds: [
                                        {
                                                title: "New York Times",
                                                url: "http://www.nytimes.com/services/xml/rss/nyt/HomePage.xml"
                                        }
                                ],
                                showSourceTitle: true,
                                showPublishDate: true,
                                broadcastNewsFeeds: true,
                                broadcastNewsUpdates: true
                        }
                },
        ]

};

/*************** DO NOT EDIT THE LINE BELOW ***************/
if (typeof module !== "undefined") {module.exports = config;}

J'ai volontairement supprimé les lignes inutilent (toutes celles qui sont après les //)

En parlant de ça, sachez que, lorsque vous souhaitez mettre une anotation dans un code de ce style, il vous suffit de rajouter // et d'écrire après ce que vous souhaitez indiquer sans que le fichier prenne ça comme une partie du code.

Donc, si on souhaite désactiver une ligne, on rajoute // devant celle-ci, elle sera automatiquement sautée lors de la lecture du code.


Il faudra placer notre module dans la partie correspondante : modules

On remarque que l'on a différents modules déjà installés

  • alert

  • updatenotification

  • clock

  • calendar

  • compliments

  • currentweather

  • weatherforecast

  • newsfeed

Nous allons donc rajouter notre module à la suite ce qui donnera en fin de fichier

                {
                        module: "weatherforecast",
                        position: "top_right",
                        header: "Weather Forecast",
                        config: {
                                location: "New York",
                                locationID: "5128581",
                                appid: "YOUR_OPENWEATHER_API_KEY"
                        }
                },
                {
                        module: "newsfeed",
                        position: "bottom_bar",
                        config: {
                                feeds: [
                                        {
                                                title: "New York Times",
                                                url: "http://www.nytimes.com/services/xml/rss/nyt/HomePage.xml"
                                        }
                                ],
                                showSourceTitle: true,
                                showPublishDate: true,
                                broadcastNewsFeeds: true,
                                broadcastNewsUpdates: true
                        }
                },
                {
                        module: 'MMM-EasyBack',
                        position: 'fullscreen_below',
                        config: {
                                bgName: "",
                                videoName: "",
                                youTubeID: "GI3rBwqwDbw",
                                height: "1080px",
                                width: "1920px",
                        }
                },
        ]

};

/*************** DO NOT EDIT THE LINE BELOW ***************/
if (typeof module !== "undefined") {module.exports = config;}

Nous voilà maintenant avec notre 1er module personnel, le rajout d'un fond d'écran.



Mise à jour du Magic Mirror et de ses modules Il faut savoir que vous aurez de temps en temps un message vous indiquant qu'il faut faire une mise à jour de votre Magic Mirror ou de ses modules.

Soit vous attendez que ça arrive pour faire la mise à jour, soit vous pouvez automatiser tout ça et ne rien vous occuper. Il existe un programme dont j'ai évoqué le sujet ici qui permet de planifier des tâches.


Connectez-vous sur votre Magic Mirror et accédons aux paramètres de crontab

crontab -e

Nous allons planifier tous les jours à 20h, la mise à jour de notre système et à partir de 21h, notre Magic Mirror et nos modules.

Rajouter donc en bas du fichier ces quelques lignes


00 20 * * * sudo apt-get update && sudo apt-get -y upgrade && sudo apt-get -y dist-upgrade
00 21 * * * cd ~/MagicMirror/ && git pull
30 21 * * * cd ~/MagicMirror/modules/MMM-EasyBack/ && git pull


En clair :

  • à 20h, tous les jours, on met à jour notre système

  • à 21h, tous les jours, on met à jour notre Magic Mirror

  • à 21h30, tous les jours, on met à jours notre module MMM-EasyBack

Bien sûr, vous mettez le nom des modules que vous souhaitez mettre à jour et bien penser à espacer les commandes si ça met trop de temps à se mettre à jour (grosse mise à jours, connexion Internet plus lente, etc...)

Là, c'était vraiment à titre d'exemple.


Si vous souhaitez que votre Magic Mirror redémarre après les mises à jour, ne pas hésiter à rajouter une ligne de ce type

00 23 * * * sudo reboot


Installation physique du Magic Mirror


Maintenant que l'on a vu la partie logiciel, il faut penser à la partie matériel.

Où allons-nous mettre notre Magic Mirror et comment nous allons l'habiller.


Pour ma part, j'ai fixé l'écran au mur avec une accroche murale simple

Et j'ai fait installer par un ami, une prise électrique pour l'écran ainsi qu'une prise USB pour le Raspberry Pi (Merci à Frédéric B. pour l'installation partie électricité)


Voilà le résultat écran au mur



Attaquons la partie miroir.

J'ai opté, pour un coût plus bas, une plaque de plexi et un film sans tain.

Un travail minutieux pour ne pas avoir de bulles



J'ai demandé à un autre ami de me faire le cadre en bois pour y insérer le miroir sans tain. Merci à Jean Charles T. pour la partie cadre)


Une fois le miroir sans tain installé dans le cadre en bois ça donne ça


Voila, le travail fini, tout installé, avec mes modules que l'on peut retrouver facilement bien sûr. Chacun mettra ce qui lui correspondra au mieux.


N'hésitez pas à créer votre propre Magic Mirror, c'est à la porté de tous, il faut juste être patient pour le personnaliser à sa façon.





SUIVEZ NOUS !!!





5,773 vues4 commentaires

Posts récents

Voir tout
POUR SUIVRE LE BLOG :

© 2021 | S3curity.info | PhOeNiX | phoenix.s3curity.info@gmail.com

  • Facebook
  • Youtube
